Terrain

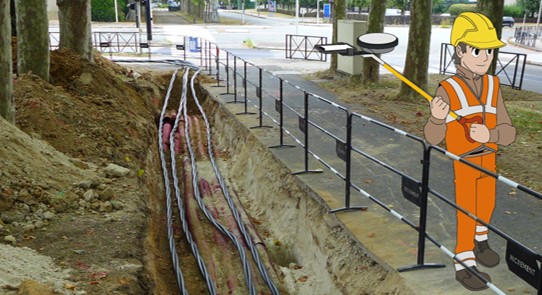

L'équipe chantier photographie la fouille et géoréférence
l'acquisition, réseau encore visible.
Réalisez vos récolements de réseaux en classe A, sans immobiliser vos chantiers.
Réduisez le coût et le délai de vos récolements en confiant la collecte aux équipes de chantier.
94%
des levés en classe A
sans déplacement du géomètre sur site
sans déplacement du géomètre sur site
10 min
pour recevoir
le rapport de levé
le rapport de levé
15 min
pour former
une équipe terrain
une équipe terrain
+1000
utilisateurs
en France
en France
Le problème
Toujours plus de récolements à produire. Des ressources terrain à optimiser.
Le réseau doit être relevé tant qu'il est encore visible. Lorsque le géomètre doit se déplacer pour quelques minutes de mesure, le chantier dépend directement de sa disponibilité.
01
La fouille reste ouverte
Tant que le levé n'est pas réalisé, le remblaiement doit attendre. Pendant ce temps, la tranchée immobilise la voirie, mobilise le balisage et reste un danger pour les riverains.
02
Le déplacement mobilise plus de temps que la mesure
Le levé lui-même ne dure que quelques minutes. Le déplacement aller-retour depuis l'agence, lui, peut prendre plusieurs heures au géomètre.
03
Le temps du géomètre est précieux
Un géomètre peut accompagner plusieurs équipes et plusieurs chantiers. Son temps doit être concentré sur le contrôle, l’exploitation des données et les opérations où son expertise est indispensable.
04
La conformité se paie tôt ou tard
Un réseau relevé en classe B ou C impose des investigations complémentaires, payées plus tard. Et le non-respect de la réglementation expose à des sanctions administratives.
L'enjeu : sécuriser les interventions et fiabiliser la production
Un dommage aux réseaux peut représenter plusieurs dizaines de milliers d’euros de perte : le bon relevé est donc celui qui est réalisé et contrôlé avant que la fouille ne soit refermée. L’objectif n’est pas de remplacer le géomètre, mais de lui éviter les déplacements systématiques pour la collecte terrain et de concentrer son expertise là où elle est réellement nécessaire.
La solution
Qu'est-ce que FOUILLES 3D ?
FOUILLES 3D est une solution de géoréférencement des réseaux enterrés, relevés directement en tranchée ouverte pendant qu'ils sont visibles. L'équipe chantier réalise elle-même la collecte à l'aide d'un smartphone calibré et d'une antenne GNSS RTK.
Les prises de vue sont traitées automatiquement par photogrammétrie pour produire un nuage de points 3D, une orthophoto et un rapport de levé géoréférencé. Le géomètre conserve le contrôle des résultats et l'exploitation des données.
Smartphone calibré
GNSS RTK
Photogrammétrie
Du terrain au plan de récolement
Traitement
Les données sont transmises et traitées automatiquement pour générer les livrables et le rapport de levé.
Bureau
Le géomètre contrôle le levé, vectorise les réseaux et produit
le plan de récolement.
Compatibilité
Déjà équipé en GNSS ?
De nombreuses antennes peuvent être utilisées avec FOUILLES 3D. Votre matériel existant peut donc, dans de nombreux cas, être conservé après vérification et, lorsque nécessaire, calibration.
- eSurvey
- EFIX
- CHCNAV
- Leica
- Trimble
- Geomax
- Stonex
- Septentrio
Liste non exhaustive. La compatibilité est vérifiée au cas par cas avant la mise en service.
Ils nous font confiance
Agences de travaux publics et exploitants de réseaux enterrés réalisent leurs récolements avec FOUILLES 3D — eau, assainissement, gaz, électricité, fibre.
+ 200 km
de tranchées géoréférencées en classe A en 2025
Les bénéfices
Pourquoi choisir FOUILLES 3D ?
FOUILLES 3D fluidifie les opérations de récolement : les équipes chantier gagnent en autonomie et en réactivité, tandis que le géomètre conserve le contrôle des données et des livrables.
Conformité DT-DICT
Des récolements en classe A
94 % des levés sont réalisés en classe A sans déplacement du géomètre sur site. Chaque levé est accompagné de sa précision mesurée, vérifiable avant le remblaiement.
Réduction des coûts
Le coût du récolement divisé par deux en moyenne
Moins de déplacements, moins d'attente sur le chantier. Le temps du géomètre se concentre sur les opérations où son expertise apporte le plus de valeur.
Réduction des délais
Moins de 10 minutes pour recevoir le rapport
Le rapport de levé revient à l'équipe chantier et au bureau quelques minutes après l'acquisition, avant le remblaiement.
Autonomie chantier
Intervenir au bon moment
Les équipes réalisent la collecte lorsque le réseau est visible, sans attendre une nouvelle intervention terrain. Une fois formées, l'acquisition s'intègre au déroulement normal du chantier.
Les garanties qui sécurisent le récolement
Sécurité
Collecte guidée en bord de fouille, sans cible ni marquage au sol.
Traçabilité
Un état des lieux daté et géoréférencé de la fouille et de ses livrables.
Contrôle
L'équipe vérifie le niveau de précision et le géomètre le valide avant le remblaiement.
Interopérabilité
Les exports suivent les formats en vigueur chez les gestionnaires de réseaux, RecoStaR compris.
Le contexte
Une exigence réglementaire qui s'étend progressivement
La réglementation DT-DICT impose de connaître la position des réseaux enterrés avant tous travaux. Un réseau géoréférencé en classe A est dispensé d'investigations complémentaires. Le périmètre concerné s'est élargi en 2026 et s'achèvera en 2032.
Calendrier d'extension des exigences de classe A — DT-DICT
-
2020Réseaux sensibles en unités urbaines
-
2026Extension de la classe A à de nouveaux réseaux
-
2032Généralisation à l'ensemble des réseaux
Depuis 2026, la classe A s'applique à un périmètre élargi
La classe A correspond à une incertitude maximale de
40 cm pour les ouvrages rigides et de
50 cm pour les ouvrages flexibles.
-
Réseaux sensibles hors unités urbaines : exigence de classe A étendue à l'ensemble du territoire.
-
Réseaux non sensibles en unités urbaines : intégrés au périmètre de classe A depuis 2026.
Prochaine échéance
Réseaux non sensibles hors unités urbaines
Au 1er janvier 2032, les derniers réseaux concernés
basculent à leur tour en classe A.
La preuve
Une précision qui se vérifie, pas qui se déclare
La précision est contrôlée et documentée à chaque levé, avant la fermeture de la fouille.
des levés sont réalisés en classe A
sans déplacement du géomètre sur site
Et dans les autres situations ?
Les cas restants correspondent principalement à des erreurs humaines ou à des conditions d'acquisition ponctuellement défavorables : masques GNSS importants, canyons urbains marqués ou indisponibilité temporaire des corrections RTK.
Une précision documentée
Le rapport de levé restitue les informations nécessaires pour vérifier le niveau de précision obtenu lors de l'acquisition.
Un contrôle avant remblaiement
Le résultat est disponible alors que la fouille est encore ouverte. Si le niveau attendu n'est pas atteint, l'équipe peut refaire l'acquisition avant de poursuivre le chantier.
Des livrables conservés et sécurisés
Les livrables sont stockés en France sur myF3D, puis peuvent être archivés de manière sécurisée dans votre propre environnement. Les données restent disponibles pour conserver la traçabilité du récolement.
Traçabilité
Une donnée qui reste exploitable dans le temps
Les données FOUILLES 3D constituent un état des lieux daté, opposable et géoréférencé de la fouille, exploitable comme élément de preuve.
La méthode
Du terrain au plan de récolement
FOUILLES 3D confie aux équipes chantier la collecte terrain habituellement réalisée par le géomètre, sans remplacer son expertise de professionnel de la mesure. Le géomètre conserve le contrôle des données, puis vectorise les réseaux et produit les livrables finaux.
Passez sur les numéros pour découvrir chaque étape Touchez les numéros pour découvrir chaque étape
Chantier
1. Terrassement
L'équipe ouvre la fouille et rend le réseau accessible avant l'intervention.
Chantier
2. Intervention
L'équipe réalise l'opération technique prévue sur le réseau avant son récolement.
Chantier
3. Géoréférencement
L'antenne GNSS RTK est mise en service. Pendant l'initialisation, l'équipe complète le formulaire puis réalise l'acquisition guidée en quelques minutes, sans marquage au sol.
Traitement automatique
4. Transfert et traitement
Les données sont transmises à la plateforme. La chaîne de traitement reconstruit automatiquement le nuage de points et les données géoréférencées par photogrammétrie, calées sur la mesure RTK.
Chantier et bureau
5. Contrôle du levé
Le rapport est transmis à l'équipe chantier et au géomètre, généralement en 5-10 minutes, avec les informations permettant de contrôler le niveau de précision obtenu. L'équipe peut vérifier le résultat avant remblaiement et refaire l'acquisition si nécessaire tant que la fouille reste accessible. Le géomètre conserve le contrôle des données et la validation du levé depuis le bureau.
Chantier
6. Remblai
Une fois le résultat vérifié, la fouille peut être refermée et le chantier poursuit son déroulement.
Bureau
7. Vectorisation
Depuis myF3D, le géomètre exploite les données acquises et vectorise directement les réseaux sur la plateforme en ligne.
Bureau
8. Plan de récolement
À partir des données contrôlées et vectorisées, le géomètre produit les livrables finaux nécessaires au récolement.
Après le levé
La plateforme web myF3D
Centralisez vos données de récolement, contrôlez vos levés et exploitez-les jusqu'au plan final.
Visualiser et mesurer
Consultez les livrables directement depuis votre navigateur et travaillez sur les données acquises sur le chantier.
Dessiner les réseaux
Le géomètre dessine et édite les réseaux directement sur la plateforme en ligne.
Produire les livrables
Préparez les plans de récolement et exportez les données vers vos outils et formats métiers.
Superviser l'activité
Avec myF3D Monitor, visualisez les chantiers sur une carte et suivez l'activité, les économies et les indicateurs de performance.
Retours terrain
Ce qu'ils en disent
« La réduction du nombre de déplacements a réduit nos coûts de transport. Grâce à FOUILLES 3D, les chantiers sont exécutés plus rapidement. »
≈ 4 jours gagnés / mois
Richard Liso
Responsable cellule topographie / Référent innovation — Eurovia
« Avant, il nous fallait être au bon moment, au bon endroit, avec le bon équipement, et cela nous conduisait souvent à multiplier les allers-retours sur les chantiers. »
≈ 2 h de déplacement évitées
Pierre Casson
Responsable bureau d'études — Eiffage Énergie Systèmes
« On est sûr de tout relever. Les équipes documentent directement le réseau visible avant remblai. »
Toutes les interventions relevées en précision centimétrique
Hervé Perez
Responsable réseau, agence d'Orléans — SUEZ Eau France / Aqualige
Pour aller plus loin
Votre antenne ne sert pas qu'au récolement
Le même matériel couvre l'implantation, le marquage-piquetage et le suivi de terrassement. Une seule antenne, plusieurs missions de topographie.
Topographie terrain
Canne Topo
Utilisez votre antenne pour l'implantation depuis un fichier DXF, le marquage-piquetage, la localisation d'ouvrages existants à partir d'un plan numérique et le suivi altimétrique du terrassement en temps réel. Les antennes récentes affichent en outre les réseaux déjà cartographiés en superposition sur le terrain, en réalité augmentée.
- Implantation
- Marquage-piquetage
- Localisation
- Suivi altimétrique
- Réalité augmentée*
- Levé SIG ou CAD
*Réalité augmentée native sur certains modèles.
I2D
Inventaire terrainRecensez, localisez et documentez les ouvrages directement sur le terrain, à partir de formulaires et de photographies.
Questions fréquentes
Ce qu'il faut savoir avant de démarrer
Périmètre d'usage, conformité réglementaire, matériel, livrables et organisation : les questions posées le plus souvent avant une première mise en œuvre.
Une procédure pensée pour le chantier
L'acquisition est guidée sur le terrain, tandis que le géomètre conserve le contrôle des données et les opérations relevant de son expertise.
01 Dans quels cas peut-on utiliser FOUILLES 3D ?
FOUILLES 3D géoréférence les réseaux visibles en tranchée ouverte, pendant la pose, la modification ou l'exploration d'un réseau, avant remblaiement.
Ce n'est pas un outil de détection : la solution relève ce qui est visible dans la fouille, elle ne localise pas un réseau enfoui.
02 Le levé est-il conforme à la classe A au sens de la DT-DICT ?
La classe A suppose une incertitude de localisation inférieure à 40 cm pour un réseau rigide et à 50 cm pour un réseau flexible. Le traitement photogrammétrique de FOUILLES 3D produit un récolement centimétrique, très en deçà de ce seuil. Environ 94 % des levés sont réalisés en classe A sans déplacement du géomètre sur site.
La méthode a été validée en conditions réelles par des organismes tels qu'AFNOR et Bureau Veritas, chez des clients eux-mêmes certifiés pour ce type d'activité.
03 FOUILLES 3D remplace-t-il le géomètre ?
Non : FOUILLES 3D réduit les déplacements systématiques du géomètre en permettant aux équipes chantier de réaliser l'acquisition. Le géomètre se concentre sur le contrôle des résultats, le dessin du plan, l'exploitation des données et les opérations qui relèvent de son métier de professionnel de la mesure.
04 À partir de quand le géoréférencement en classe A est-il obligatoire ?
L'obligation s'applique par étapes, selon le type de réseau et la zone. En classe B ou C, des investigations complémentaires restent nécessaires et à la charge des acteurs du projet.
| Type de réseau | Zone urbaine | Zone non urbaine |
|---|---|---|
| Sensible | 2020 | 2026 |
| Non sensible | 2026 | 2032 |
Les échéances de 2026 sont entrées en vigueur le 1er janvier. En 2032, tous les réseaux seront concernés, partout.
05 Faut-il une certification ou l'AIPR pour réaliser le levé ?
Ces exigences relèvent de la réglementation, pas de l'outil. Pour qu'un levé soit garanti en classe A, l'entreprise doit être certifiée « géoréférencement » et l'opérateur qui intervient doit être titulaire de l'AIPR.
FOUILLES 3D s'inscrit dans ce cadre : la procédure guidée et le rapport de levé apportent la traçabilité attendue, mais ne dispensent pas des habilitations.
06 Quels livrables reçoit-on, et en combien de temps ?
Les données sont traitées automatiquement et le rapport de levé revient par e-mail à l'équipe chantier et au bureau en 5 à 10 minutes. Il s'accompagne d'un nuage de points 3D, d'une orthophoto et d'un MNT.
Le plan de récolement est ensuite produit dans myF3D ou confié au service de vectorisation de GEOSYSTEMS France. Les exports sont exploitables directement en CAO et en SIG.
07 Peut-on exporter les récolements au format RecoStaR ?
Oui. myF3D exporte les données de récolement au format RecoStaR, le standard porté par Enedis pour structurer les données de réseaux transmises après travaux, qui remplace progressivement le PGOC.
Les exports CAO, SIG et SHP restent disponibles pour les autres gestionnaires de réseaux, et le service de vectorisation de GEOSYSTEMS France prend en charge les formats spécifiques lorsque c'est nécessaire.
08 Peut-on utiliser notre matériel GNSS actuel ?
Souvent, oui. FOUILLES 3D fonctionne avec la plupart des antennes topographiques du marché — CHCNAV, EFIX, esurvey, Leica, Trimble, Geomax, Stonex...
La compatibilité n'est toutefois pas automatique : si votre modèle n'est pas déjà référencé, une vérification et, le cas échéant, une calibration sont réalisées avant la mise en service.
09 Peut-on utiliser n'importe quel smartphone ?
Non. Le smartphone est calibré : les paramètres optiques de son capteur sont connus et maîtrisés, condition nécessaire au traitement photogrammétrique et à la précision du géoréférencement. Il est fourni avec le kit.
10 Est-ce compliqué à prendre en main ?
La procédure terrain est guidée et la formation d'une équipe prend environ 15 minutes. Le formulaire se remplit pendant l'initialisation GNSS, puis l'application accompagne l'opérateur jusqu'au transfert des données.
11 Que se passe-t-il si les conditions RTK sont insuffisantes ?
Le rapport de levé indique l'incertitude obtenue en X, Y et Z. Lorsque le niveau attendu n'est pas atteint — masque, obstruction du signal, indisponibilité ponctuelle du RTK — l'équipe le sait avant de remblayer et peut reprendre l'acquisition tant que la fouille est ouverte.
C'est tout l'intérêt d'un retour en 5 à 10 minutes : le contrôle a lieu quand la reprise est encore possible, pas des jours plus tard.
12 Quel budget prévoir, et peut-on tester avant d'investir ?
L'offre associe le kit matériel, l'accès à myF3D et les abonnements de traitement, de correction RTK et de données. Le montant dépend du nombre d'équipes à équiper et du volume de levés : il est établi au cas par cas.
Une formule de location permet de démarrer sur un périmètre limité sans investissement initial. En exploitation, le coût d'un récolement est en moyenne divisé par deux.
Lancez-vous
Découvrez FOUILLES 3D en conditions réelles
Acquisition sur le terrain, contrôle du levé, exploitation des données dans myF3D, production du plan de récolement : nous vous montrons le parcours complet sur un cas qui ressemble aux vôtres.
Collecte terrain
Contrôle
myF3D
Plan de récolement
Démonstration
Parlons de vos chantiers
Présentez-nous votre organisation et vos contraintes terrain. Nous vous montrons comment FOUILLES 3D peut s'intégrer à votre fonctionnement.
